| نام تجاری: | AWX |
| شماره مدل: | 3200 3201 3202 3203 3204 3205 3206 3207 3208 BEP |
| مقدار تولیدی: | 10pcs |
| قیمت: | 0.1-0.4usd |
| جزئیات بسته بندی: | carton |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |

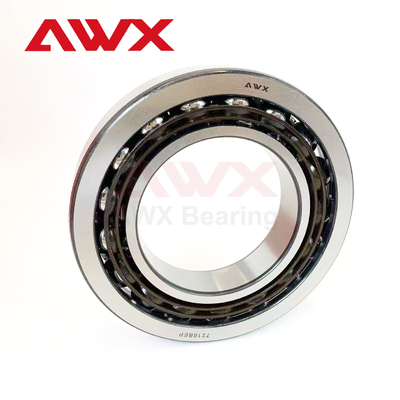

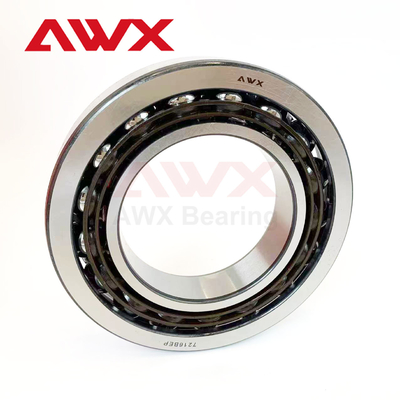

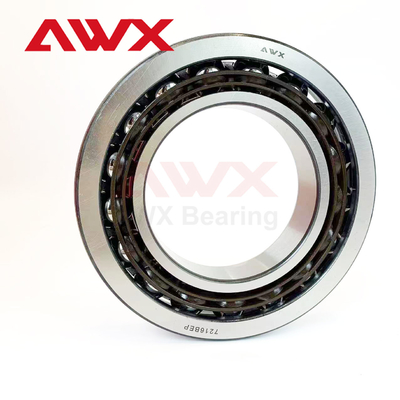

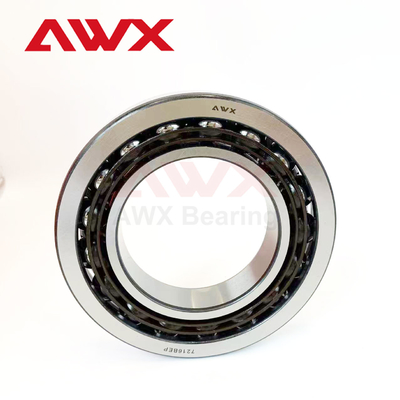

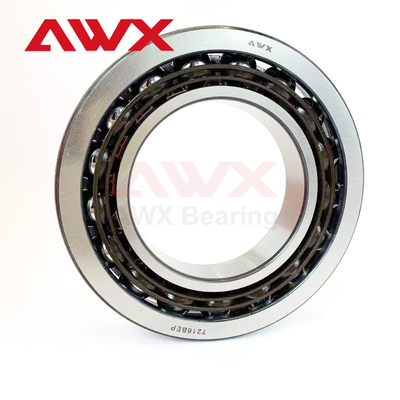

حلقه های توپ کنتاکت زاویه ای حلقه های رولینگ هستند که می توانند به هر دو بار شعاعی و محوری مقاومت کنند و برای کار با سرعت بالا مناسب هستند.که اجازه می دهد تا لاجری را در برابر بارهای ترکیبی تحمل کند.
ویژگی های اصلی:
زاویه تماس: زاویه تماس ظرفیت بار محوری پرتگاه را تعیین می کند. هرچه زاویه بزرگتر باشد، ظرفیت بار محوری قوی تر است.
یک ردیف و دو ردیف: اسب های یک ردیف تحمل بار محوری یک جهت را دارند و اسب های دو ردیف می توانند تحمل بار دو جهت را داشته باشند.
عملکرد با سرعت بالا: طراحی آن را برای کار با سرعت بالا مناسب می کند، با اصطکاک کم و تولید گرما کم.
بارگذاری: بارگذاری اولیه می تواند برای افزایش سفتی و دقت چرخش استفاده شود.
انواع رایج:
لاغرهای توپ کنتاکت زاویه ای یک ردیف: تحمل بار محوری یک طرفه و نیاز به استفاده در جفت برای تحمل بار دو طرفه دارند.
دو ردیف گوشه ای از لاغرهای توپ تماس: می تواند تحمل بار محوری دو طرفه و دارای ساختار فشرده تر.
نردبان توپ چهار نقطه ای: حلقه های داخلی و خارجی به دو قسمت تقسیم شده اند، می توانند به بارهای محوری دو طرفه مقاومت کنند و برای موارد بار محوری بالا مناسب هستند.
| نامگذاری | (ملی متر) | (KN) | (rpm) | وزن | |||||
| ابعاد اصلی | رتبه بندی بار پایه | سرعت محدود | |||||||
| d | D | ب | بار دینامیک | بار ایستاتیک | روان کننده ی روغن | روغن زراعت | جرم ((کیلوگرم) | ||
| 7800C | - | 10 | 19 | 5 | - | - | - | - | 0.005 |
| 7000C | - | 26 | 8 | 4.9 | 2.1 | 24000 | 32000 | 0.019 | |
| 7000AC | - | 26 | 8 | 4.7 | 2.1 | 24000 | 32000 | 0.019 | |
| 7200C | - | 30 | 9 | 5.8 | 2.9 | 22000 | 28000 | 0.032 | |
| 7200AC | - | 30 | 9 | 5.5 | 2.8 | 22000 | 28000 | 0.032 | |
| 7200B | 7200AA | 30 | 9 | 5.3 | 2.7 | 19000 | 27000 | 0.03 | |
| 7300C | - | 35 | 11 | 9.8 | 4.6 | 18000 | 26000 | 0.053 | |
| 7300AC | - | 35 | 11 | 9.5 | 4.4 | 18000 | 26000 | 0.053 | |
| 7801C | - | 12 | 21 | 5 | - | - | - | - | 0.006 |
| 7901C | - | 24 | 6 | 3.3 | 1.8 | 28000 | 36000 | 0.011 | |
| 7901AC | - | 24 | 6 | 3.2 | 1.7 | 28000 | 36000 | 0.011 | |
| 7001C | - | 28 | 8 | 5.4 | 2.6 | 22000 | 28000 | 0.021 | |
| 7001AC | - | 28 | 8 | 5.1 | 2.4 | 22000 | 28000 | 0.021 | |
| 7201C | - | 32 | 10 | 7.9 | 3.8 | 20000 | 25000 | 0.037 | |
| 7201AC | - | 32 | 10 | 7.6 | 3.6 | 20000 | 25000 | 0.037 | |
| 7201B | 7201AA | 32 | 10 | 6.9 | 3.2 | 18000 | 24000 | 0.036 | |
| 7301C | - | 37 | 12 | 11.8 | 5.6 | 17000 | 24000 | 0.06 | |
| 7301AC | - | 37 | 12 | 11.5 | 5.4 | 17000 | 24000 | 0.06 | |
| 7301B | 7301AA | 37 | 12 | 10.5 | 4.9 | 16000 | 22000 | 0.06 | |
| 7802C | - | 15 | 24 | 5 | - | - | - | - | 0.007 |
| 7902C | - | 28 | 7 | 4.7 | 2.6 | 24000 | 32000 | 0.015 | |
| 7902AC | - | 28 | 7 | 4.5 | 2.5 | 24000 | 32000 | 0.015 | |
| 7002C | - | 32 | 9 | 6.2 | 3.3 | 19000 | 25000 | 0.03 | |
| 7002AC | - | 32 | 9 | 5.9 | 3.2 | 19000 | 25000 | 0.03 | |
| 7202C | - | 35 | 11 | 9.2 | 4.9 | 17000 | 22000 | 0.045 | |
| 7202AC | - | 35 | 11 | 8.9 | 4.8 | 17000 | 22000 | 0.045 | |
| 7202B | 7202AA | 35 | 11 | 7.9 | 4.2 | 16000 | 22000 | 0.045 | |
| 7302C | - | 42 | 13 | 13.2 | 6.7 | 15000 | 21000 | 0.084 | |
| 7302AC | - | 42 | 13 | 12.5 | 6.2 | 15000 | 21000 | 0.084 | |
| 7302B | 7302AA | 42 | 13 | 12.4 | 6.5 | 14000 | 19000 | 0.08 | |
ویژگی های گیره های توپ با تماس زاویه ای
ظرفیت حمل:بالکن های تماس زاویه ای دارای ظرفیت بار رادیال و محوری بالا هستند، به ویژه هنگامی که تحت بار محوری بزرگ قرار می گیرند، مزایای آن بیشتر آشکار است.زاویه تماس حامل، ظرفیت بارگیری و دامنه استفاده آن را تعیین می کند.
زاویه تماس:یکی از ویژگی های لاغرهای توپ تماس زاویه ای این است که زاویه تماس خاصی بین توپ و حلقه های داخلی و خارجی وجود دارد که معمولاً 15 ° ، 25 ° ، 30 ° و غیره است.هرچه زاويه تماس بزرگتر باشد، ظرفیت بار محوری قوی تر است.
با بارهای زیاد سازگار است:بالبرینگ های کنتاکت زاویه ای معمولاً در کاربردهایی استفاده می شوند که نیاز به تحمل هر دو بار شعاعی و محوری دارند. به عنوان مثال ، اسپندل های ماشین آلات ، موتورها ، بالبرینگ های خودرو و غیره.
مقاومت در برابر سرعت بالا:در حال حاضر، محموله های توپ کنتاکت زاویه ای از عناصر رولینگ کروی استفاده می کنند که مقاومت اصطکاک نسبتا کم دارند و می توانند در سرعت های بالاتر کار کنند.
ردیف تک و ردیف دو:یک ردیف چرخ چرخدار معمولاً به یک جهت تحمل می کند، در حالی که دو ردیف چرخدار می تواند به هر دو جهت تحمل کند.انواع ردیف دوگانه در کاربردهایی که نیاز به ظرفیت بار بیشتر دارند رایج است.
بارگذاری قبلی:اسباب های توپ کنتاکت زاویه ای اغلب برای بهبود سفتی و ظرفیت حمل از پیش بارگذاری می شوند. این بارگذاری از قبل می تواند از طریق نحوه جمع آوری اسباب ها به دست آید.
کاربرد انعطاف پذیر:در حال حاضر، محموله های توپ کنتاکت زاویه ای می توانند با زاویه ها و ساختارهای مختلف برای انطباق با محیط های کاری و الزامات بار مختلف تنظیم شوند.
صنایع کاربرد بالاری های تماس زاویه ای:
صنعت ماشین آلات:
بالبرینگ های کنتاکت زاویه ای به طور معمول در اسپندل های ماشین آلات ، سرو موتورها و تجهیزات دقیق استفاده می شوند.آنها عمدتا برای تحمل بارهای رادیال و محوری مخلوط استفاده می شوند تا نیازهای دقت بالا و سرعت بالا را برآورده کنند.
صنعت خودرو:
اسکنای توپ تماس زاویه ای می تواند در سیستم های انتقال با بار بالا و دقت بالا در محورهای اتومبیل، شاخه های درایو، سیستم های هدایت و موتور استفاده شود.به خصوص در قطعات متحرک خودروهای با کارایی بالا و وسایل نقلیه الکتریکی.
صنعت هوافضا:
گره های کنتاکت زاویه ای معمولاً در قطعات کلیدی مختلف موتورهای هواپیما و هواپیما استفاده می شوند.در حال حاضر، در حال حاضر، در حال حاضر، در حال توسعه است..
ابزار برق:
اسکناس های توپ کنتاکت زاویه ای به طور گسترده ای در ابزارهای الکتریکی مانند حفاری های الکتریکی، سنجاب ها، ماشین های چمن زنی و غیره استفاده می شود، به ابزار کمک می کند تا عملکرد صاف و انتقال قدرت کارآمد را فراهم کند.
تولید برق بادی:
قطعات چرخان در توربین های بادی نیاز به پرتوهای با دقت بالا دارند. پرتوهای توپ تماس زاویه ای می توانند بار محوری و شعاعی فن را به طور موثر حمل کنند و عملکرد پایدار را حفظ کنند.
راه آهن و حمل و نقل:
اسکناس های توپ کنتاکت زاویه ای نقش مهمی در سیستم های محرک لوکوموتیو و وسایل نقلیه راه آهن و قطعات حرکت با سرعت بالا وسایل نقلیه دارند.کمک به تحمل بار های بالا و بهبود بهره وری انتقال.
ابزار دقیق و تجهیزات پزشکی:
ابزارهای دقیق مانند تجهیزات نوری، اسکنرهای لیزر و قطعات چرخشی در تجهیزات پزشکی نیاز به استخر های بسیار دقیق دارند.در حال حاضر، در حال حاضر، در حال استفاده از این روش است. در حال استفاده از این روش است..
ربات ها و تجهیزات اتوماسیون:
در تجهیزات اتوماسیون و مفاصل ربات ها از لاغرهای توپ کنتاکت زاویه ای به طور گسترده ای استفاده می شود. این دستگاه ها اغلب نیاز به کنترل حرکت با سرعت بالا و دقت بالا دارند.نردبان های توپی زاویه ای یک راه حل ایده آل هستند.
تجهیزات الکترونیک و موتورها:
در موتورهای الکتریکی، سرو موتورها و سایر تجهیزات چرخشی، لگارهای توپ تماس زاویه ای برای تحمل بارهای شعاعی و محوری و حفظ بهره وری بالا و عمر طولانی تجهیزات استفاده می شود.
بسته بندی محصول:
محموله توپ تماس زاویه ای به دقت در یک جعبه کارتونی محکم بسته بندی شده است تا حمل و نقل و تحویل امن را تضمین کند.
حمل و نقل:
ما خدمات حمل و نقل سریع و قابل اعتماد را برای محصول حامل توپ تماس زاویه ای ارائه می دهیم. سفارشات به طور معمول در عرض 1-2 روز کاری پردازش و ارسال می شوند.
سوال: نام تجاری این ناقل توپ کنتاکت زاویه ای چیست؟
A: نام تجاری AWX است.
سوال: این محموله توپ تماس زاویه ای کجا تولید می شود؟
ج: این محصول در چین ساخته شده است.
س: آیا این بال بیئر با تماس زاویه ای با هر گونه گواهینامه ای همراه است؟
ج: بله، گواهینامه CE/ISO دارد.
سوال: حداقل مقدار سفارش برای این محموله توپ تماس زاویه ای چیست؟
ج: حداقل مقدار سفارش 10 عدد است.
سوال: این محموله توپ کنتاکت زاویه ای برای تحویل چگونه بسته بندی می شود؟
ج: در جعبه بسته بندی شده است.
|
|
