| نام تجاری: | AWX |
| مقدار تولیدی: | 10pcs |
| جزئیات بسته بندی: | carton |

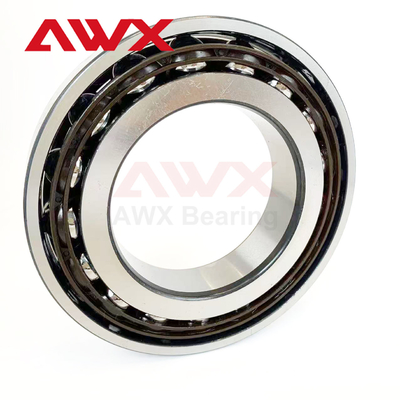

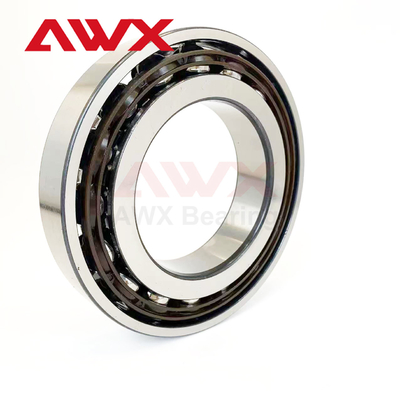

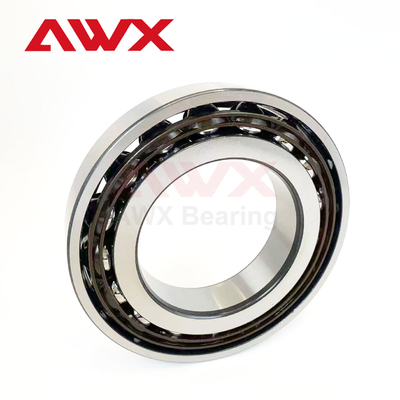

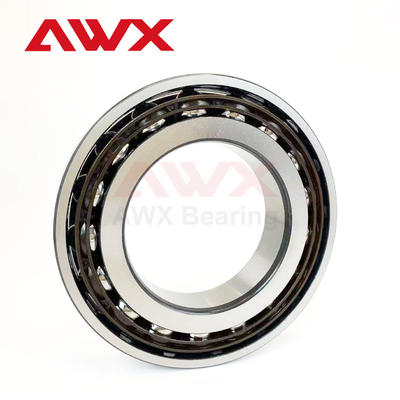

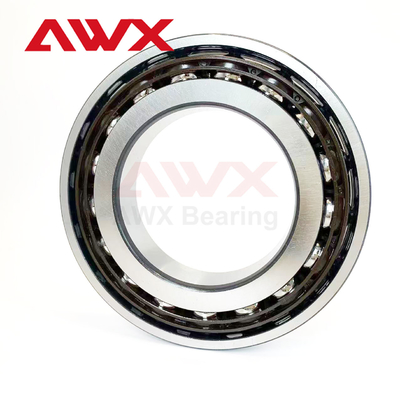

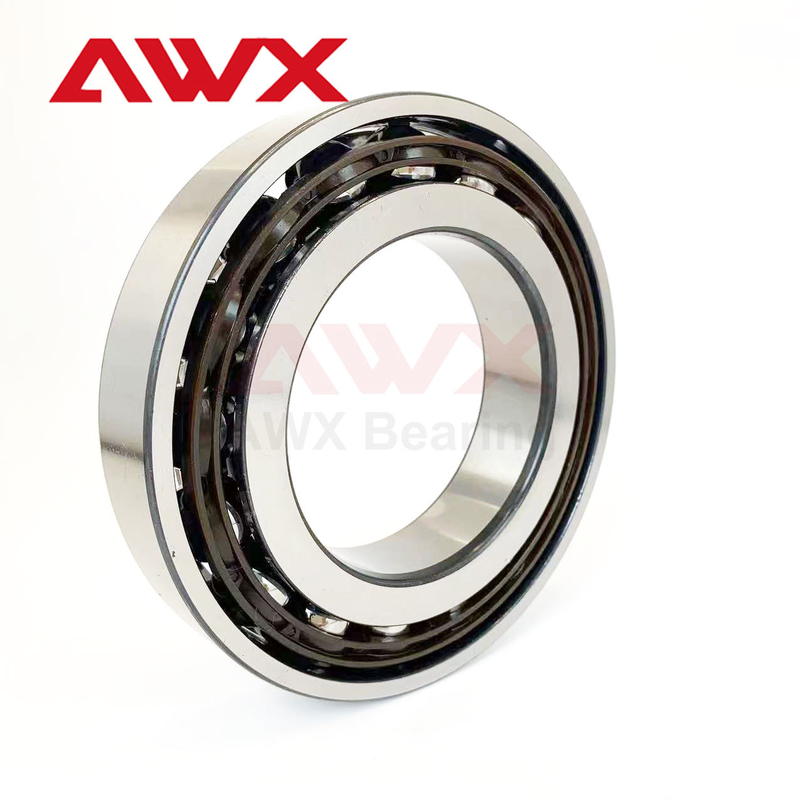

پرتگاه توپ تماس زاویه ای یک پرتگاه رول است که می تواند بار شعاعی و محوری را در همان زمان تحمل کند و برای کار با سرعت بالا مناسب است.مسیرهای حلقه های داخلی و خارجی در زاویه خاصی قرار دارندزاویه تماس پارامتر طراحی هسته است و ظرفیت حمل محوری را تعیین می کند.
ساختار و ترکیب
حلقه های داخلی و خارجی: مسیرها در زاویه خاصی قرار دارند، به طوری که حامل می تواند بار های ترکیبی را تحمل کند.
عنصر رولینگ (کوله فولادی): رولینگ بین حلقه های داخلی و خارجی برای انتقال بار.
نگهدارنده (قفس): عناصر رولینگ را جدا می کند، اصطکاک و فرسایش را کاهش می دهد و حرکت عناصر رولینگ را هدایت می کند.
| نامگذاری | (ملی متر) | (KN) | (rpm) | وزن | |||||
| ابعاد اصلی | رتبه بندی بار پایه | سرعت محدود | |||||||
| d | D | ب | بار دینامیک | بار ایستاتیک | روان کننده ی روغن | روغن زراعت | جرم ((کیلوگرم) | ||
| 7800C | - | 10 | 19 | 5 | - | - | - | - | 0.005 |
| 7000C | - | 26 | 8 | 4.9 | 2.1 | 24000 | 32000 | 0.019 | |
| 7000AC | - | 26 | 8 | 4.7 | 2.1 | 24000 | 32000 | 0.019 | |
| 7200C | - | 30 | 9 | 5.8 | 2.9 | 22000 | 28000 | 0.032 | |
| 7200AC | - | 30 | 9 | 5.5 | 2.8 | 22000 | 28000 | 0.032 | |
| 7200B | 7200AA | 30 | 9 | 5.3 | 2.7 | 19000 | 27000 | 0.03 | |
| 7300C | - | 35 | 11 | 9.8 | 4.6 | 18000 | 26000 | 0.053 | |
| 7300AC | - | 35 | 11 | 9.5 | 4.4 | 18000 | 26000 | 0.053 | |
| 7801C | - | 12 | 21 | 5 | - | - | - | - | 0.006 |
| 7901C | - | 24 | 6 | 3.3 | 1.8 | 28000 | 36000 | 0.011 | |
| 7901AC | - | 24 | 6 | 3.2 | 1.7 | 28000 | 36000 | 0.011 | |
| 7001C | - | 28 | 8 | 5.4 | 2.6 | 22000 | 28000 | 0.021 | |
| 7001AC | - | 28 | 8 | 5.1 | 2.4 | 22000 | 28000 | 0.021 | |
| 7201C | - | 32 | 10 | 7.9 | 3.8 | 20000 | 25000 | 0.037 | |
| 7201AC | - | 32 | 10 | 7.6 | 3.6 | 20000 | 25000 | 0.037 | |
| 7201B | 7201AA | 32 | 10 | 6.9 | 3.2 | 18000 | 24000 | 0.036 | |
| 7301C | - | 37 | 12 | 11.8 | 5.6 | 17000 | 24000 | 0.06 | |
| 7301AC | - | 37 | 12 | 11.5 | 5.4 | 17000 | 24000 | 0.06 | |
| 7301B | 7301AA | 37 | 12 | 10.5 | 4.9 | 16000 | 22000 | 0.06 | |
| 7802C | - | 15 | 24 | 5 | - | - | - | - | 0.007 |
| 7902C | - | 28 | 7 | 4.7 | 2.6 | 24000 | 32000 | 0.015 | |
| 7902AC | - | 28 | 7 | 4.5 | 2.5 | 24000 | 32000 | 0.015 | |
| 7002C | - | 32 | 9 | 6.2 | 3.3 | 19000 | 25000 | 0.03 | |
| 7002AC | - | 32 | 9 | 5.9 | 3.2 | 19000 | 25000 | 0.03 | |
| 7202C | - | 35 | 11 | 9.2 | 4.9 | 17000 | 22000 | 0.045 | |
| 7202AC | - | 35 | 11 | 8.9 | 4.8 | 17000 | 22000 | 0.045 | |
| 7202B | 7202AA | 35 | 11 | 7.9 | 4.2 | 16000 | 22000 | 0.045 | |
| 7302C | - | 42 | 13 | 13.2 | 6.7 | 15000 | 21000 | 0.084 | |
| 7302AC | - | 42 | 13 | 12.5 | 6.2 | 15000 | 21000 | 0.084 | |
| 7302B | 7302AA | 42 | 13 | 12.4 | 6.5 | 14000 | 19000 | 0.08 | |
ظرفیت حمل: گره های کنتاکت زاویه ای دارای ظرفیت بار رادیال و محوری بالا هستند، به ویژه هنگامی که تحت بار محوری بزرگ قرار می گیرند، مزایای آن بیشتر آشکار است.زاویه تماس حامل، ظرفیت بارگیری و دامنه استفاده آن را تعیین می کند.
زاویه تماس: یکی از ویژگی های بالر های زاویه ای تماس این است که زاویه تماس خاصی بین توپ و حلقه های داخلی و خارجی وجود دارد که معمولاً 15 ° ، 25 ° ، 30 ° و غیره است..هرچه زاویه تماس بزرگتر باشد، ظرفیت بار محوری قوی تر است.
سازگاری با بارهای زیاد: گره های کنتاکت زاویه ای معمولاً در کاربردهایی استفاده می شوند که نیاز به تحمل هر دو بار شعاعی و محوری دارند. به عنوان مثال ، پیچ های ابزار ماشین ، موتورها ، گره های خودرو,و غیره
مقاومت در برابر سرعت های بالا: لگارهای توپ تماس زاویه ای از عناصر رولینگ کروی استفاده می کنند که مقاومت اصطکاک نسبتا کم دارند و می توانند در سرعت های بالاتر کار کنند.
یک ردیف و دو ردیف: یک ردیف لوله های زاویه ای تماس با توپ معمولاً به یک جهت تحمل می کنند.در حالی که دو ردیف گوشه ای از لاغرهای توپ تماس می تواند تحمل بار محوری در هر دو جهتانواع ردیف دوگانه در کاربردهایی که نیاز به ظرفیت بار بیشتر دارند، رایج است.
بارگذاری: بالبرینگ های کنتاکت زاویه ای اغلب برای بهبود سفتی و ظرفیت بارگذاری پیش بارگذاری می شوند. این بارگذاری می تواند از طریق نحوه جمع آوری بالبرینگ حاصل شود.
کاربرد انعطاف پذیر: گیره های توپ تماس زاویه ای می توانند با زاویه ها و ساختارهای مختلف برای انطباق با محیط های کاری مختلف و الزامات بار تنظیم شوند.
صنایع کاربرد لوله های تماس زاویه ای
صنعت ماشین آلات
بالبرینگ های کنتاکت زاویه ای به طور معمول در اسپندل های ماشین آلات ، سرو موتورها و تجهیزات دقیق استفاده می شوند.آنها عمدتا برای تحمل بارهای رادیال و محوری مخلوط برای پاسخگویی به نیازهای دقت بالا و سرعت بالا استفاده می شود.
صنعت خودرو
اسکنای توپ تماس زاویه ای می تواند در سیستم های انتقال با بار بالا و دقت بالا در محورهای اتومبیل، شاخه های درایو، سیستم های هدایت و موتور استفاده شود.به خصوص در قطعات متحرک خودروهای با کارایی بالا و وسایل نقلیه الکتریکی.
صنعت هوافضا
گره های کنتاکت زاویه ای معمولاً در قطعات کلیدی مختلف موتورهای هواپیما و هواپیما استفاده می شوند.در حال حاضر، در حال حاضر، در حال حاضر، در حال توسعه است..
ابزار برق
اسکناس های توپ کنتاکت زاویه ای به طور گسترده ای در ابزارهای الکتریکی مانند حفاری های الکتریکی، سنجاب ها، ماشین های چمن زنی و غیره استفاده می شود، به ابزار کمک می کند تا عملکرد صاف و انتقال قدرت کارآمد را فراهم کند.
تولید انرژی بادی
قطعات چرخان در توربین های بادی نیاز به پرتوهای با دقت بالا دارند. پرتوهای توپ تماس زاویه ای می توانند بار محوری و شعاعی فن را به طور موثر حمل کنند و عملکرد پایدار را حفظ کنند.
راه آهن و حمل و نقل
اسکناس های توپ کنتاکت زاویه ای نقش مهمی در سیستم های محرک لوکوموتیو و وسایل نقلیه راه آهن و قطعات حرکت با سرعت بالا وسایل نقلیه دارند.کمک به تحمل بار های بالا و بهبود بهره وری انتقال.
ابزار دقیق و تجهیزات پزشکی
ابزارهای دقیق مانند تجهیزات نوری، اسکنرهای لیزر و قطعات چرخشی در تجهیزات پزشکی نیاز به استخر های بسیار دقیق دارند.در حال حاضر، در حال حاضر، در حال استفاده از این روش است. در حال استفاده از این روش است..
ربات ها و تجهیزات اتوماسیون
در تجهیزات اتوماسیون و مفاصل ربات ها از لاغرهای توپ کنتاکت زاویه ای به طور گسترده ای استفاده می شود. این دستگاه ها اغلب نیاز به کنترل حرکت با سرعت بالا و دقت بالا دارند.نردبان های توپی زاویه ای یک راه حل ایده آل هستند.
تجهیزات الکترونیکی و موتورها
در موتورهای الکتریکی، سرو موتورها و سایر تجهیزات چرخشی، لگارهای توپ تماس زاویه ای برای تحمل بارهای شعاعی و محوری و حفظ بهره وری بالا و عمر طولانی تجهیزات استفاده می شود.
بسته بندی و حمل و نقل محصول:
این ناقل توپ زاویه ای با دقت بسته بندی شده است تا ایمنی آن در طول حمل و نقل را تضمین کند. آن را در یک جعبه کارتونی محکم با پوششی محافظ برای جلوگیری از هر گونه آسیب قرار می دهد.جعبه با جزئیات محصول برای شناسایی آسان برچسب گذاری شده است.
برای حمل و نقل، ما از خدمات کوریری قابل اعتماد استفاده می کنیم تا محصول را به درب خانه شما تحویل دهیم. پس از ارسال بسته، شماره ردیابی را دریافت خواهید کرد تا بتوانید وضعیت تحویل را کنترل کنید.
سوال: نام تجاری این ناقل توپ کنتاکت زاویه ای چیست؟
ج: نام تجاری این محصول AWX است.
سوال: این محموله توپ تماس زاویه ای کجا تولید می شود؟
ج: این محصول در چین ساخته شده است.
س: این محموله توپ کنتاکت زاویه ای چه گواهیاتی دارد؟
ج: این محصول دارای گواهینامه CE/ISO است.
سوال: حداقل مقدار سفارش برای این محموله توپ تماس زاویه ای چیست؟
A: حداقل مقدار سفارش برای این محصول 10pcs است.
سوال: این بالرینگ زاویه ای چگونه برای حمل و نقل بسته بندی می شود؟
ج: این محصول در جعبه های کارتونی برای حمل بسته بندی شده است.
س: زمان تحویل این بالرینگ زاویه ای تماس چیست؟
ج: زمان تحویل این محصول در عرض 7 روز است.
سوال: ظرفیت عرضه برای این بالرینگ زاویه ای تماس چیست؟
ج: ظرفیت عرضه برای این محصول 1000000 واحد است.
|
|
