| نام تجاری: | AWX |
| شماره مدل: | 70004 70005 70006 70007 70008 ACM |
| مقدار تولیدی: | 10pcs |
| قیمت: | 0.1-0.4usd |
| جزئیات بسته بندی: | carton |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |

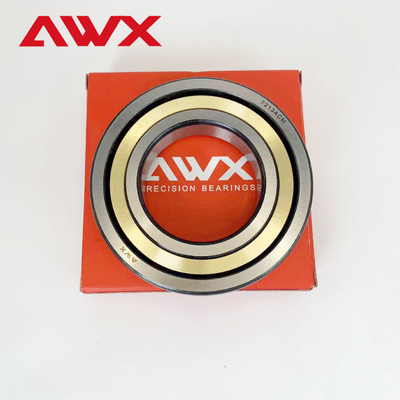

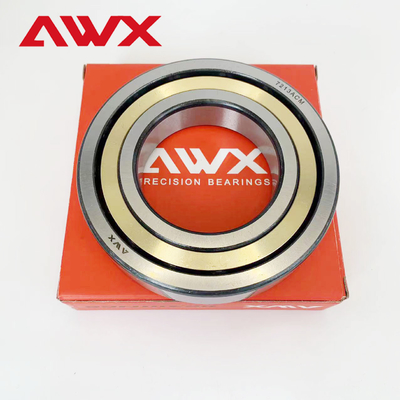

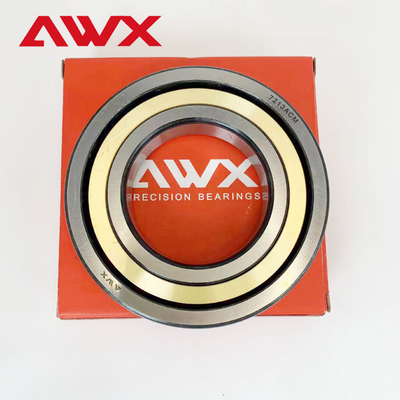

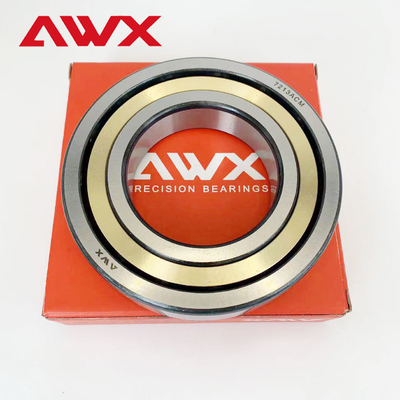

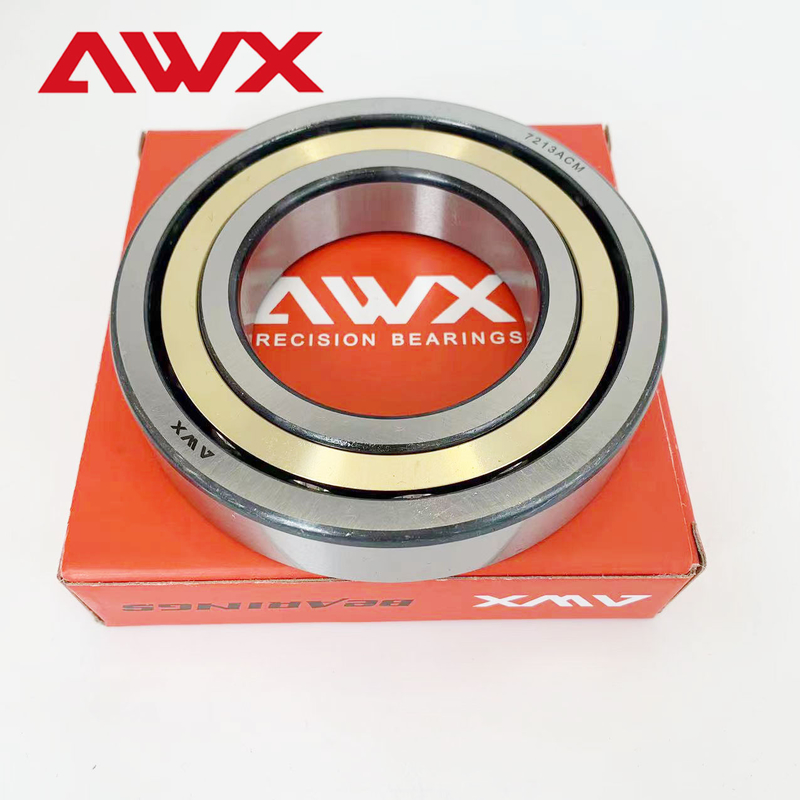

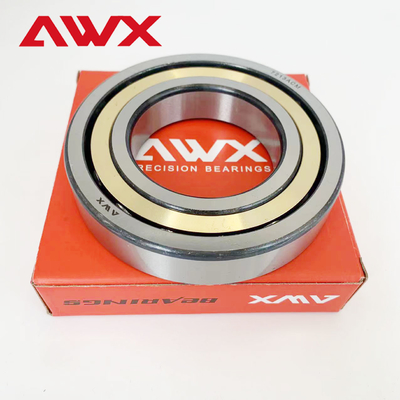

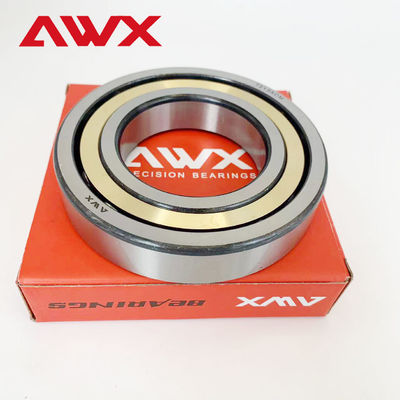

ناقل توپ تماس زاویه ای یک نوع ناقل است که می تواند تحمل یک بار محوری یک طرفه بزرگ را داشته باشد.خط اتصال بین توپ فولادی و نقطه تماس اسکناس از حلقه های داخلی و خارجی شکل یک زاویه با جهت شعاعیزاویه های تماس به طور کلی به سه دسته تقسیم می شوند: 15°، 30° و 40°، که به ترتیب با حروف C، A و B نشان داده می شوند. هرچه زاویه تماس بزرگتر باشد، ظرفیت حمل بیشتر است..
اندازه ی بیئر تماس زاویه ای را می توان در محدوده ی ۳۰ میلی متر تا ۱۵۰ میلی متر سفارشی کرد. بیئر از فولاد یا فولاد ضد زنگ ساخته می شود و درجه ی آن می تواند p5، p4، p2 یا p0 باشد.قفس تابلو می تواند از مواد مختلف ساخته شود، از جمله نایلون، مس، فولاد استامپ یا باکلیت. مدل لگن اختیاری است و می تواند C، A یا B باشد.
مواد قفس بر اساس شکل یا شرایط استفاده از حالی انتخاب می شود. می توان از فولاد، مس یا پلاستیک مهندسی استفاده کرد. روش قالب بندی مورد استفاده برای ایجاد قفس یا چاپ یا چرخش است.
لوله های توپ تماس زاویه ای شامل لوله های توپ تماس زاویه ای ترکیبی، لوله های توپ تماس زاویه ای دو ردیف و لوله های توپ تماس چهار نقطه ای هستند.در ماشین آلات صنعتی معمولاً از نردبان های تماس زاویه ای استفاده می شود، مانند اسپندل ماشین آلات ابزار، تجهیزات الکترومکانیکی، دستگاه های جوش و سایر تجهیزات مکانیکی.
پارامترهای محور
| نوع لگن | ابعاد مرزی | درجه بندی بار پایه | سرعت محدود کننده | |||||
| d | D | W | Cr | کلر | روغن | روغن | وزن | |
| (ملی متر) | (ملی متر) | (ملی متر) | (kN) | (kN) | (r/min) | (r/min) | (کیلوگرم) | |
| 7000C | 10 | 26 | 8 | 5.3 | 2.45 | 47000 | 62000 | 0.021 |
| 7000AC | 10 | 26 | 8 | 5 | 2.35 | 34000 | 42000 | 0.021 |
| 7200C | 10 | 30 | 9 | 5 | 2.35 | 40000 | 54000 | 0.031 |
| 7200AC | 10 | 30 | 9 | 4.65 | 2.2 | 29000 | 37000 | 0.031 |
| 7001C | 12 | 28 | 8 | 5.8 | 2.95 | 40000 | 54000 | 0.024 |
| 7001AC | 12 | 28 | 8 | 5.4 | 2.75 | 29000 | 37000 | 0.024 |
| 7201C | 12 | 32 | 10 | 7.9 | 3.85 | 38000 | 50000 | 0.038 |
| 7201AC | 12 | 32 | 10 | 7.45 | 3.65 | 27000 | 34000 | 0.038 |
| 7002C | 15 | 32 | 9 | 6.6 | 3.7 | 35000 | 47000 | 0.035 |
| 7002AC | 15 | 32 | 9 | 6.1 | 3.45 | 26000 | 32000 | 0.035 |
| 7202C | 15 | 35 | 11 | 8065 | 4.55 | 33000 | 43000 | 0.048 |
| 7202AC | 15 | 35 | 11 | 8.1 | 4.25 | 24000 | 29000 | 0.048 |
| 7003C | 17 | 35 | 10 | 7.3 | 4.45 | 31000 | 41000 | 0.045 |
| 7003AC | 17 | 35 | 10 | 6.75 | 4.15 | 23000 | 28000 | 0.045 |
| 7203C | 17 | 40 | 12 | 10.9 | 5.9 | 29000 | 38000 | 0.07 |
| 7203AC | 17 | 40 | 12 | 10.2 | 5.5 | 21000 | 26000 | 0.07 |
| 7004C | 20 | 42 | 12 | 11.1 | 6.6 | 26000 | 35000 | 0.079 |
| 7004AC | 20 | 42 | 12 | 10.3 | 6.1 | 19000 | 24000 | 0.079 |
| 7204C | 20 | 47 | 14 | 15.5 | 9 | 24000 | 32000 | 0.112 |
| 7204AC | 20 | 47 | 14 | 14.5 | 8.4 | 17000 | 22000 | 0.112 |
| 7204B | 20 | 47 | 14 | 13.3 | 7.7 | 13000 | 17000 | 0.112 |
| 7005C | 25 | 47 | 12 | 12.3 | 8 | 23000 | 30000 | 0.091 |
| 7005AC | 25 | 47 | 12 | 11.3 | 7.4 | 17000 | 21000 | 0.091 |
| 7205C | 25 | 52 | 15 | 16.6 | 10.2 | 21000 | 28000 | 0.135 |
| 7205AC | 25 | 52 | 15 | 15.3 | 9.5 | 15000 | 19000 | 0.135 |
| 7205B | 25 | 52 | 15 | 14 | 8.7 | 12000 | 15000 | 0.135 |
| 7305B | 25 | 62 | 17 | 22.9 | 13.3 | 10000 | 14000 | 0.243 |
| 7006C | 30 | 55 | 13 | 15.8 | 11 | 20000 | 26000 | 0.133 |
| 7006AC | 30 | 55 | 13 | 14.5 | 10.1 | 14000 | 18000 | 0.133 |
| 7206C | 30 | 62 | 16 | 23 | 14.7 | 18000 | 24000 | 0.208 |
| 7206AC | 30 | 62 | 16 | 21.3 | 13.7 | 13000 | 16000 | 0.208 |
| 7206B | 30 | 62 | 16 | 19.4 | 12.5 | 9600 | 13000 | 0.208 |
| 7306B | 30 | 72 | 19 | 27.6 | 17.4 | 8700 | 12000 | 0.362 |
| 7007C | 35 | 62 | 14 | 19.1 | 13.7 | 17000 | 22000 | 0.17 |
| 7007AC | 35 | 62 | 14 | 17.5 | 12.6 | 12000 | 15000 | 0.17 |
| 7207C | 35 | 72 | 17 | 30.4 | 20.1 | 15000 | 20000 | 0.295 |
| 7207AC | 35 | 72 | 17 | 28.1 | 18.6 | 11000 | 14000 | 0.295 |
| 7207B | 35 | 72 | 17 | 25.6 | 17 | 8300 | 11000 | 0.295 |
| 7307B | 35 | 80 | 21 | 32.5 | 20.2 | 7700 | 10000 | 0.475 |
| 7008C | 40 | 68 | 15 | 20.5 | 15.9 | 15000 | 20000 | 0.21 |
| 7008AC | 40 | 68 | 15 | 18.7 | 14.6 | 11000 | 14000 | 0.21 |
| 7208C | 40 | 80 | 18 | 36.4 | 25.2 | 14000 | 18000 | 0.382 |
| 7208AC | 40 | 80 | 18 | 33.6 | 23.3 | 10000 | 12000 | 0.382 |
| 7208B | 40 | 80 | 18 | 30.6 | 21.3 | 7500 | 10000 | 0.382 |
| نوع لگن | ابعاد مرزی | درجه بندی بار پایه | سرعت محدود کننده | |||||
| d | D | W | Cr | کلر | روغن | روغن | وزن | |
| (ملی متر) | (ملی متر) | (ملی متر) | (kN) | (kN) | (r/min) | (r/min) | (کیلوگرم) | |
| 7308B | 40 | 90 | 23 | 39.7 | 25.2 | 6900 | 9200 | 0.657 |
| 7408B | 40 | 110 | 27 | 64.9 | 40.4 | 5200 | 7200 | 1.23 |
| 7009C | 45 | 75 | 16 | 24.4 | 19.3 | 14000 | 18000 | 0.26 |
| 7009AC | 45 | 75 | 16 | 22.2 | 17.7 | 100000 | 12000 | 0.26 |
| 7209C | 45 | 85 | 19 | 40.8 | 28.7 | 13000 | 17000 | 0.43 |
| 7209AC | 45 | 85 | 19 | 37.7 | 26.6 | 9400 | 12000 | 0.43 |
| 7209B | 45 | 85 | 19 | 34.3 | 24.3 | 7000 | 9400 | 0.43 |
| 7309B | 45 | 100 | 25 | 50.6 | 34.1 | 6200 | 8200 | 0.875 |
| ۷۰۱۰C | 50 | 80 | 16 | 26 | 21.9 | 13000 | 17000 | 0.29 |
| 7010AC | 50 | 80 | 16 | 23.6 | 20.1 | 9200 | 11000 | 0.29 |
| 7210C | 50 | 90 | 20 | 42.8 | 31.8 | 12000 | 16000 | 0.485 |
| 7210AC | 50 | 90 | 20 | 39.4 | 41.3 | 8500 | 11000 | 0.485 |
| 7210B | 50 | 90 | 20 | 37.535.7 | 26.7 | 6400 | 8500 | 0.485 |
| 7310B | 50 | 110 | 27 | 64.4 | 44.3 | 5500 | 7300 | 1.14 |
| 7410B | 50 | 130 | 31 | 90.2 | 60.4 | 4400 | 6000 | 1.92 |
| ۷۰۱۱C | 55 | 90 | 18 | 34.1 | 28.6 | 11000 | 15000 | 0.42 |
| 7011AC | 55 | 90 | 18 | 31.1 | 26.3 | 8300 | 10000 | 0.42 |
| 7211C | 55 | 100 | 21 | 52.9 | 40.2 | 11000 | 14000 | 0.635 |
| 7211AC | 55 | 100 | 21 | 48.7 | 37.1 | 7600 | 9500 | 0.635 |
| 7211B | 55 | 100 | 21 | 44.1 | 33.8 | 5700 | 7600 | 0.635 |
| 7311B | 55 | 120 | 29 | 74.3 | 52 | 5000 | 6700 | 1.45 |
| ۷۰۱۲C | 60 | 95 | 18 | 35 | 30.6 | 11000 | 14000 | 0.45 |
| 7012AC | 60 | 95 | 18 | 31.9 | 28.1 | 7700 | 9700 | 0.45 |
| 7212C | 60 | 110 | 22 | 64 | 49.5 | 9500 | 13000 | 0.82 |
| 7212AC | 60 | 110 | 22 | 58.9 | 45.7 | 6900 | 8600 | 0.82 |
| 7212B | 60 | 110 | 22 | 53.4 | 41.6 | 5100 | 6900 | 0.82 |
| 7312B | 60 | 130 | 31 | 84.9 | 60.3 | 4600 | 6200 | 1.81 |
| 7412B | 60 | 150 | 35 | 119 | 86.7 | 3700 | 5100 | 2.85 |
| ۷۰۱۳C | 65 | 100 | 18 | 37.1 | 34.3 | 10000 | 13000 | 0.47 |
| 7013AC | 65 | 100 | 18 | 33.7 | 31.4 | 7200 | 9000 | 0.47 |
| 7213C | 65 | 120 | 23 | 73.1 | 58.7 | 8900 | 12000 | 1.02 |
| 7213AC | 65 | 120 | 23 | 67.3 | 54.2 | 6400 | 8000 | 1.02 |
| 7213B | 65 | 120 | 23 | 60.9 | 49.3 | 4800 | 6400 | 1.02 |
| 7313B | 65 | 140 | 33 | 96.1 | 69.3 | 4300 | 5800 | 2.22 |
| ۷۰۱۴C | 70 | 110 | 20 | 46.9 | 43 | 9200 | 12000 | 0.66 |
| 7014AC | 70 | 110 | 20 | 42.7 | 39.4 | 6600 | 8300 | 0.66 |
| 7214C | 70 | 125 | 24 | 75.9 | 60.2 | 8400 | 11000 | 1.12 |
| 7214AC | 70 | 125 | 24 | 69.8 | 55.6 | 6100 | 7600 | 1.12 |
| 7214B | 70 | 125 | 24 | 63.2 | 50.6 | 4600 | 6100 | 1.12 |
| 7314B | 70 | 150 | 35 | 108 | 78.9 | 4000 | 5400 | 2.7 |
| ۷۰۱۵C | 75 | 115 | 20 | 48 | 45.6 | 8700 | 11000 | 0.69 |
| 7015AC | 75 | 115 | 20 | 43.6 | 41.7 | 6300 | 7800 | 0.69 |
| 7215C | 75 | 130 | 25 | 86.1 | 70.6 | 8000 | 11000 | 1.23 |
| 7215AC | 75 | 130 | 25 | 79.2 | 65.2 | 5800 | 7200 | 1.23 |
زاویه تماس بین توپ ها و مسیر مسابقه امکان مدیریت موثر نیروهای شعاعی و محوری را فراهم می کند.این باعث می شود که آنها فوق العاده مناسب برای عملیات با سرعت بالا است که نیاز به مدیریت پاسخگو از هر دو نوع نیروهای.
در مقایسه با لوله های خروجی عمیق استاندارد، لوله های دارای طراحی تماس زاویه ای می توانند بار سنگین تری را تحمل کنند، که عملکرد را در محیط های سخت افزایش می دهد.آنها انتخاب ایده آل برای ماشین آلات هستند که نیاز به حمل وزن قابل توجهی بدون به خطر انداختن سرعت و دقت دارند.
لوله کشی با طراحی تماس زاویه ای در طیف گسترده ای از کاربردهای مانند ماشین آلات، قطعات خودرو، هوافضا و تجهیزات دقیق مانند پیچ ها، جعبه های گیر،و توليد كننده توربيناین قابلیت همه جانبه تضمین می کند که آنها می توانند طیف گسترده ای از وظایف را به طور بهینه انجام دهند.
لوله کشی با طراحی تماس زاویه ای از مواد فولادی یا سرامیکی با کیفیت بالا ساخته شده است که مقاومت، دوام و عملکرد برتر را فراهم می کند.آنها همچنین با روغن های مختلف مانند چربی یا روغن که کاهش اصطکاک و عملکرد حرارتی را بهینه می کند، در دسترس هستند..
آنها با طراحی قفس های مختلف (فلزی یا نایلون) ارائه می شوند، کار بدون مشکل، اصطکاک کمتر و سطوح کم سر و صدا را تسهیل می کنند.این امر به آنها امکان می دهد بدون اضافه کردن آلودگی سر و صدا محیط زیست کار کنند.
لوله کشی با طراحی تماس زاویه ای در زاویه های مختلف تماس مانند 15 °، 25 °، 40 ° در دسترس است. این امکان را برای سفارشی سازی به ویژگی های بار خاص و شرایط عملیاتی فراهم می کند.افزایش بهره وری و دقت در حالی که احتمال آسیب به تجهیزات را کاهش می دهد.
لوله کشی با طراحی تماس زاویه ای می تواند با انواع مختلف مهر و موم مانند باز، محافظ یا مهر و موم ارائه شود. این محافظت در برابر آلاینده ها را فراهم می کند و طول عمر لوله کشی را افزایش می دهد،بنابراین کاهش هزینه های نگهداری و افزایش بهره وری.
1. ماشین ابزار اسپندل
گوشه ای تماس بال بیئرینگ در CNC ابزار ماشین آلات، چرخ و فرش ماشین آلات، و غیره استفاده می شود، برای حمایت از حرکت با سرعت بالا و دقت بالا.
2موتور
حامل توپ تماس زاویه ای معمولاً در موتورهای با عملکرد بالا (مانند سرو موتور) یافت می شود که نیاز به تحمل بار محوری بزرگ دارند.
3جعبه گیربکس
ناقل توپ تماس زاویه ای در سیستم های انتقال دنده های مختلف استفاده می شود تا به طور آسان انتقال قدرت و پشتیبانی از بارهای شعاعی و محوری کمک کند.
4رباتیک
محموله توپ تماس زاویه ای در مفاصل و بازوهای روبات ها برای ارائه دقت و ثبات بالا و تحمل بار های پویا استفاده می شود.
5پمپ و کمپرسور
گوشه ای تماس بال بیئرینگ در پمپ ها و کمپرسورها استفاده می شود تا به طور موثر فشار محوری را کنترل کند تا کارایی کار را بهبود بخشد.
6. خودرو
لوله های توپ تماس زاویه ای در سیستم های هدایت دستی، تفاوت ها و لوله های چرخ استفاده می شود تا کنترل و ثبات را افزایش دهد.
7هوافضا
اجزای حیاتی مانند موتورهای هواپیما و ماشین فرود نیاز به قابلیت اطمینان و ظرفیت بارگذاری بالا دارند.
8تجهیزات پزشکی
حامل توپ تماس زاویه ای در سیستم های تصویربرداری (مانند MRI) و تجهیزات جراحی برای اطمینان از حرکت دقیق استفاده می شود.
9ماشین آلات چاپی
حامل توپ تماس زاویه ای در تجهیزات چاپی مختلف برای اطمینان از دستکاری دقیق مواد استفاده می شود.
10محور دوچرخه
در دوچرخه های با عملکرد بالا برای بهینه سازی عملکرد و کاهش اصطکاک استفاده می شود.
11توربین های بادی
گوشه ای تماس بال بیئر استفاده می شود در سیستم انتقال توربین های بادی به مقاومت در برابر بار متغیر از باد.
12. سیستم های حمل و نقل
گوشه ای تماس بال بیئرینگ در کمربند های حمل و نقل و انتقال مکانیکی برای اطمینان از تراز دقیق و رسیدگی به بارهای سنگین استفاده می شود.
بسته بندی محصول:
این محصول حامل توپ تماس زاویه ای در یک جعبه کارتونی محکم بسته بندی خواهد شد تا حمل و نقل امن را تضمین کند.حامل در مواد محافظ پیچیده می شود و به طور ایمن در مرکز جعبه قرار داده می شود تا از هر گونه آسیب در طول حمل و نقل جلوگیری شود.
حمل و نقل:
این محصول از طریق یک سرویس کوری معتبر برای اطمینان از تحویل به موقع ارسال می شود. هزینه حمل و نقل بر اساس مقصد و وزن بسته محاسبه می شود.مشتریان شماره ردیابی برای ردیابی وضعیت محموله خود را دریافت خواهند کرد.
سوال: خدمات و گارانتی شما بعد از فروش چیست؟
ج: ما قول می دهیم که مسئولیت های زیر را در صورت پیدا کردن محصولات معیوب بپذیریم:
1. جايگزيني ها با کالاهاي سفارش بعدي شما ارسال ميشه
2. بازپرداخت برای محصولات معیوب اگر مشتریان نیاز دارند.
س: آیا سفارشات ODM و OEM را می پذیرید؟
A: بله، ما خدمات ODM&OEM را به مشتریان در سراسر جهان ارائه می دهیم، ما همچنین جعبه OEM و بسته بندی را به عنوان الزامات شما سفارشی می کنیم.
سوال: مقدار تولید چه مقدار است؟
A: MOQ 10pcs برای محصولات استاندارد است؛ برای محصولات سفارشی، MOQ باید از قبل مذاکره شود. MOQ برای سفارش نمونه وجود ندارد.
سوال: زمان تحویل چقدر طول می کشد؟
A: زمان پیشرو برای سفارشات نمونه 3-5 روز است، برای سفارشات عمده 5-15 روز است.
سوال: شما نمونه های رایگان را ارائه می دهید؟
A: بله ما نمونه های رایگان را به توزیع کنندگان و عمده فروشان ارائه می دهیم، با این حال مشتریان باید حمل و نقل را تحمل کنند. ما نمونه های رایگان را به کاربران نهایی ارائه نمی دهیم.
سوال: چطور سفارش بدم؟
A: 1. ما مدل، مارک و مقدار، راه حمل و نقل از لوله کشی ایمیل و ما بهترین قیمت را برای شما نقل قول می دهیم؛
2فاکتوري که به عنوان قيمت توافق شده توسط هر دو طرف به شما ارسال شده
3. پس از تاييد کردن پي آي و ترتيب دادن توليد
4- باقیمانده قبل از حمل و نقل یا پس از کپی بیل بارگذاری پرداخت شده است.
|
