| نام تجاری: | AWX |
| مقدار تولیدی: | 10pcs |
| قیمت: | 0.1-0.4usd |
| جزئیات بسته بندی: | carton |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، T/T، Western Union، MoneyGram |

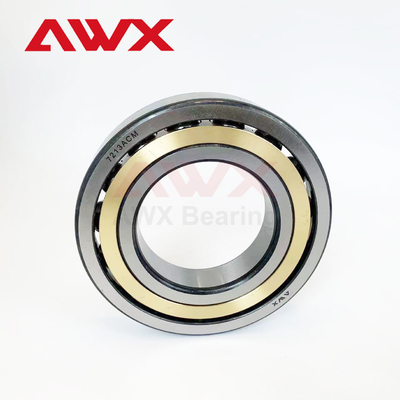

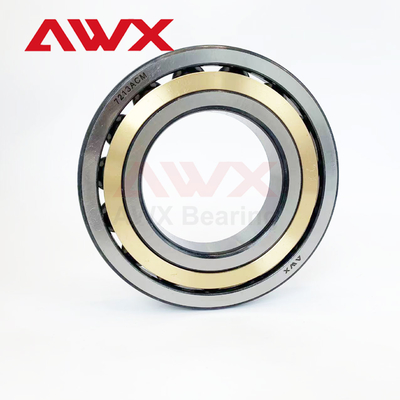

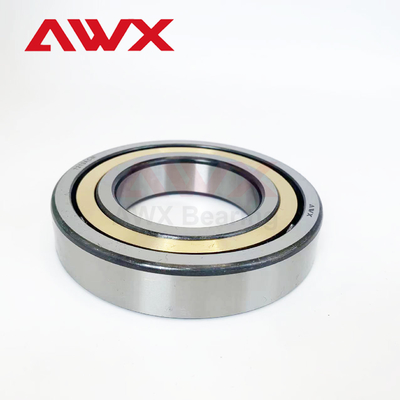

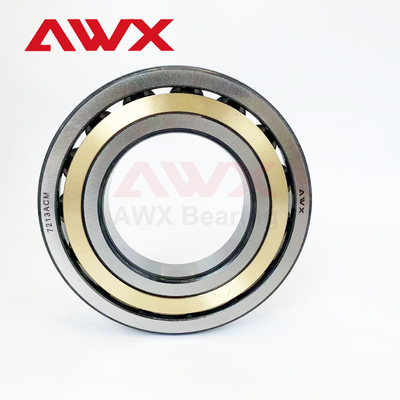

بیئر تماس زاویه ای یک نوع بیئر است که می تواند متناسب با طیف وسیعی از اندازه ها ، از 30 میلی متر تا 150 میلی متر سفارشی شود. بیئر از فولاد یا فولاد ضد زنگ است.و در درجه های مختلف است.از جمله p5، p4، p2 و p0.
ناقل تماس زاویه ای از مواد مختلفی مانند نایلان، مس، فولاد چاپی یا باکلیت ساخته شده است. علاوه بر این، مدل ناقل تماس زاویه ای می تواند از C، A یا B انتخاب شود.
ناقل توپ تماس زاویه ای برای تحمل یک بار محوری یک طرفه بزرگ مناسب است. خط اتصال بین توپ فولادی و ناقل دارای زاویه ای با جهت شعاعی است.زاویه های تماس به 15 درجه طبقه بندی می شوند، 30° و 40° و به ترتیب با حروف C، A و B نشان داده می شوند. ظرفیت حمل با زاویه تماس افزایش می یابد.
حامل تماس زاویه ای می تواند از فولاد، مس یا پلاستیک مهندسی باشد. روش قالب بندی مورد استفاده برای قفس است.که بر اساس شکل یا شرایط عملیاتی انتخاب شده است.
لاغرهای تماس زاویه ای شامل لاغرهای توپ تماس زاویه ای ترکیبی، لاغرهای توپ تماس زاویه ای دو ردیف و لاغرهای توپ تماس چهار نقطه ای هستند. آنها عمدتا در ماشین آلات صنعتی استفاده می شوند،مانند اسپندل های ماشین آلات، تجهیزات الکترومکانیک، دستگاه های جوش و سایر تجهیزات مکانیکی.
پارامترهای محور
| نوع لگن | ابعاد مرزی | درجه بندی بار پایه | سرعت محدود کننده | |||||
| d | D | W | Cr | کلر | روغن | روغن | وزن | |
| (ملی متر) | (ملی متر) | (ملی متر) | (kN) | (kN) | (r/min) | (r/min) | (کیلوگرم) | |
| 7000C | 10 | 26 | 8 | 5.3 | 2.45 | 47000 | 62000 | 0.021 |
| 7000AC | 10 | 26 | 8 | 5 | 2.35 | 34000 | 42000 | 0.021 |
| 7200C | 10 | 30 | 9 | 5 | 2.35 | 40000 | 54000 | 0.031 |
| 7200AC | 10 | 30 | 9 | 4.65 | 2.2 | 29000 | 37000 | 0.031 |
| 7001C | 12 | 28 | 8 | 5.8 | 2.95 | 40000 | 54000 | 0.024 |
| 7001AC | 12 | 28 | 8 | 5.4 | 2.75 | 29000 | 37000 | 0.024 |
| 7201C | 12 | 32 | 10 | 7.9 | 3.85 | 38000 | 50000 | 0.038 |
| 7201AC | 12 | 32 | 10 | 7.45 | 3.65 | 27000 | 34000 | 0.038 |
| 7002C | 15 | 32 | 9 | 6.6 | 3.7 | 35000 | 47000 | 0.035 |
| 7002AC | 15 | 32 | 9 | 6.1 | 3.45 | 26000 | 32000 | 0.035 |
| 7202C | 15 | 35 | 11 | 8065 | 4.55 | 33000 | 43000 | 0.048 |
| 7202AC | 15 | 35 | 11 | 8.1 | 4.25 | 24000 | 29000 | 0.048 |
| 7003C | 17 | 35 | 10 | 7.3 | 4.45 | 31000 | 41000 | 0.045 |
| 7003AC | 17 | 35 | 10 | 6.75 | 4.15 | 23000 | 28000 | 0.045 |
| 7203C | 17 | 40 | 12 | 10.9 | 5.9 | 29000 | 38000 | 0.07 |
| 7203AC | 17 | 40 | 12 | 10.2 | 5.5 | 21000 | 26000 | 0.07 |
| 7004C | 20 | 42 | 12 | 11.1 | 6.6 | 26000 | 35000 | 0.079 |
| 7004AC | 20 | 42 | 12 | 10.3 | 6.1 | 19000 | 24000 | 0.079 |
| 7204C | 20 | 47 | 14 | 15.5 | 9 | 24000 | 32000 | 0.112 |
| 7204AC | 20 | 47 | 14 | 14.5 | 8.4 | 17000 | 22000 | 0.112 |
| 7204B | 20 | 47 | 14 | 13.3 | 7.7 | 13000 | 17000 | 0.112 |
| 7005C | 25 | 47 | 12 | 12.3 | 8 | 23000 | 30000 | 0.091 |
| 7005AC | 25 | 47 | 12 | 11.3 | 7.4 | 17000 | 21000 | 0.091 |
| 7205C | 25 | 52 | 15 | 16.6 | 10.2 | 21000 | 28000 | 0.135 |
| 7205AC | 25 | 52 | 15 | 15.3 | 9.5 | 15000 | 19000 | 0.135 |
| 7205B | 25 | 52 | 15 | 14 | 8.7 | 12000 | 15000 | 0.135 |
| 7305B | 25 | 62 | 17 | 22.9 | 13.3 | 10000 | 14000 | 0.243 |
| 7006C | 30 | 55 | 13 | 15.8 | 11 | 20000 | 26000 | 0.133 |
| 7006AC | 30 | 55 | 13 | 14.5 | 10.1 | 14000 | 18000 | 0.133 |
| 7206C | 30 | 62 | 16 | 23 | 14.7 | 18000 | 24000 | 0.208 |
| 7206AC | 30 | 62 | 16 | 21.3 | 13.7 | 13000 | 16000 | 0.208 |
| 7206B | 30 | 62 | 16 | 19.4 | 12.5 | 9600 | 13000 | 0.208 |
| 7306B | 30 | 72 | 19 | 27.6 | 17.4 | 8700 | 12000 | 0.362 |
| 7007C | 35 | 62 | 14 | 19.1 | 13.7 | 17000 | 22000 | 0.17 |
| 7007AC | 35 | 62 | 14 | 17.5 | 12.6 | 12000 | 15000 | 0.17 |
| 7207C | 35 | 72 | 17 | 30.4 | 20.1 | 15000 | 20000 | 0.295 |
| 7207AC | 35 | 72 | 17 | 28.1 | 18.6 | 11000 | 14000 | 0.295 |
| 7207B | 35 | 72 | 17 | 25.6 | 17 | 8300 | 11000 | 0.295 |
| 7307B | 35 | 80 | 21 | 32.5 | 20.2 | 7700 | 10000 | 0.475 |
| 7008C | 40 | 68 | 15 | 20.5 | 15.9 | 15000 | 20000 | 0.21 |
| 7008AC | 40 | 68 | 15 | 18.7 | 14.6 | 11000 | 14000 | 0.21 |
| 7208C | 40 | 80 | 18 | 36.4 | 25.2 | 14000 | 18000 | 0.382 |
| 7208AC | 40 | 80 | 18 | 33.6 | 23.3 | 10000 | 12000 | 0.382 |
| 7208B | 40 | 80 | 18 | 30.6 | 21.3 | 7500 | 10000 | 0.382 |
| نوع لگن | ابعاد مرزی | درجه بندی بار پایه | سرعت محدود کننده | |||||
| d | D | W | Cr | کلر | روغن | روغن | وزن | |
| (ملی متر) | (ملی متر) | (ملی متر) | (kN) | (kN) | (r/min) | (r/min) | (کیلوگرم) | |
| 7308B | 40 | 90 | 23 | 39.7 | 25.2 | 6900 | 9200 | 0.657 |
| 7408B | 40 | 110 | 27 | 64.9 | 40.4 | 5200 | 7200 | 1.23 |
| 7009C | 45 | 75 | 16 | 24.4 | 19.3 | 14000 | 18000 | 0.26 |
| 7009AC | 45 | 75 | 16 | 22.2 | 17.7 | 100000 | 12000 | 0.26 |
| 7209C | 45 | 85 | 19 | 40.8 | 28.7 | 13000 | 17000 | 0.43 |
| 7209AC | 45 | 85 | 19 | 37.7 | 26.6 | 9400 | 12000 | 0.43 |
| 7209B | 45 | 85 | 19 | 34.3 | 24.3 | 7000 | 9400 | 0.43 |
| 7309B | 45 | 100 | 25 | 50.6 | 34.1 | 6200 | 8200 | 0.875 |
| ۷۰۱۰C | 50 | 80 | 16 | 26 | 21.9 | 13000 | 17000 | 0.29 |
| 7010AC | 50 | 80 | 16 | 23.6 | 20.1 | 9200 | 11000 | 0.29 |
| 7210C | 50 | 90 | 20 | 42.8 | 31.8 | 12000 | 16000 | 0.485 |
| 7210AC | 50 | 90 | 20 | 39.4 | 41.3 | 8500 | 11000 | 0.485 |
| 7210B | 50 | 90 | 20 | 37.535.7 | 26.7 | 6400 | 8500 | 0.485 |
| 7310B | 50 | 110 | 27 | 64.4 | 44.3 | 5500 | 7300 | 1.14 |
| 7410B | 50 | 130 | 31 | 90.2 | 60.4 | 4400 | 6000 | 1.92 |
| ۷۰۱۱C | 55 | 90 | 18 | 34.1 | 28.6 | 11000 | 15000 | 0.42 |
| 7011AC | 55 | 90 | 18 | 31.1 | 26.3 | 8300 | 10000 | 0.42 |
| 7211C | 55 | 100 | 21 | 52.9 | 40.2 | 11000 | 14000 | 0.635 |
| 7211AC | 55 | 100 | 21 | 48.7 | 37.1 | 7600 | 9500 | 0.635 |
| 7211B | 55 | 100 | 21 | 44.1 | 33.8 | 5700 | 7600 | 0.635 |
| 7311B | 55 | 120 | 29 | 74.3 | 52 | 5000 | 6700 | 1.45 |
| ۷۰۱۲C | 60 | 95 | 18 | 35 | 30.6 | 11000 | 14000 | 0.45 |
| 7012AC | 60 | 95 | 18 | 31.9 | 28.1 | 7700 | 9700 | 0.45 |
| 7212C | 60 | 110 | 22 | 64 | 49.5 | 9500 | 13000 | 0.82 |
| 7212AC | 60 | 110 | 22 | 58.9 | 45.7 | 6900 | 8600 | 0.82 |
| 7212B | 60 | 110 | 22 | 53.4 | 41.6 | 5100 | 6900 | 0.82 |
| 7312B | 60 | 130 | 31 | 84.9 | 60.3 | 4600 | 6200 | 1.81 |
| 7412B | 60 | 150 | 35 | 119 | 86.7 | 3700 | 5100 | 2.85 |
| ۷۰۱۳C | 65 | 100 | 18 | 37.1 | 34.3 | 10000 | 13000 | 0.47 |
| 7013AC | 65 | 100 | 18 | 33.7 | 31.4 | 7200 | 9000 | 0.47 |
| 7213C | 65 | 120 | 23 | 73.1 | 58.7 | 8900 | 12000 | 1.02 |
| 7213AC | 65 | 120 | 23 | 67.3 | 54.2 | 6400 | 8000 | 1.02 |
| 7213B | 65 | 120 | 23 | 60.9 | 49.3 | 4800 | 6400 | 1.02 |
| 7313B | 65 | 140 | 33 | 96.1 | 69.3 | 4300 | 5800 | 2.22 |
| ۷۰۱۴C | 70 | 110 | 20 | 46.9 | 43 | 9200 | 12000 | 0.66 |
| 7014AC | 70 | 110 | 20 | 42.7 | 39.4 | 6600 | 8300 | 0.66 |
| 7214C | 70 | 125 | 24 | 75.9 | 60.2 | 8400 | 11000 | 1.12 |
| 7214AC | 70 | 125 | 24 | 69.8 | 55.6 | 6100 | 7600 | 1.12 |
| 7214B | 70 | 125 | 24 | 63.2 | 50.6 | 4600 | 6100 | 1.12 |
| 7314B | 70 | 150 | 35 | 108 | 78.9 | 4000 | 5400 | 2.7 |
| ۷۰۱۵C | 75 | 115 | 20 | 48 | 45.6 | 8700 | 11000 | 0.69 |
| 7015AC | 75 | 115 | 20 | 43.6 | 41.7 | 6300 | 7800 | 0.69 |
| 7215C | 75 | 130 | 25 | 86.1 | 70.6 | 8000 | 11000 | 1.23 |
| 7215AC | 75 | 130 | 25 | 79.2 | 65.2 | 5800 | 7200 | 1.23 |
1طراحی تماس زاویه ای:
زاویه تماس بین توپ ها و مسیر مسابقه امکان مدیریت موثر نیروهای شعاعی و محوری را فراهم می کند و آنها را برای عملیات با سرعت بالا مناسب می کند.
2ظرفیت بارگذاری بالا:
گوشه ای تماس بال بیئرینگ می تواند تحمل بار سنگین در مقایسه با استاندارد عمیق حلقه بیئرینگ، که بهبود عملکرد در محیط های سخت است.
3کاربرد های متنوع:
محموله توپ تماس زاویه ای که معمولاً در ماشین آلات، قطعات خودرو، هوافضا و تجهیزات دقیق مانند اسپندل ها، جعبه های گیر و ژنراتورهای توربین استفاده می شود.
4مواد و کیفیت ساخت:
محموله توپ تماس زاویه ای ساخته شده از مواد فولادی یا سرامیکی با کیفیت بالا، آنها مقاومت لباس، دوام و5. عملکرد
محموله توپ تماس زاویه ای در دسترس با روغن های مختلف (چرب یا روغن) برای کاهش اصطکاک بهینه و عملکرد حرارتی.
6طرح قفس:
محموله توپ تماس زاویه ای دارای طرح های قفس مختلف (فلزی یا نایلون) است که عملکرد صاف، اصطکاک کاهش یافته و سطوح کم سر و صدا را تسهیل می کند.
7. گزینه های زاویه تماس:
گوشه ای تماس بال بیئر در دسترس در زاویه های مختلف تماس (15 °، 25 °، 40 °) ، اجازه می دهد تا سفارشی برای ویژگی های بار خاص و شرایط عملیاتی.
8. گزینه های مهر و موم:
ارائه شده با انواع مختلف مهر و موم (باز، محافظ یا مهر و موم) برای محافظت در برابر آلاینده ها و طولانی کردن عمر حامل.
اسپندل های ماشین آلات:
استفاده می شود در ماشین آلات CNC، چرخ و آسیاب به دلیل توانایی آنها در رسیدگی به سرعت بالا و بار محوری بالا در حالی که دقت را حفظ می کند.
موتورهای الکتریکی:
در کاربردهایی که فضای محدود است و ظرفیت بار محوری مورد نیاز است، مانند در سرو موتورها و موتورهای با سرعت بالا استفاده می شود.
جعبه های گیربکس:
استفاده شده در سیستم های دنده ای که می توانند هر دو بار شعاعی و محوری را پشتیبانی کنند، اطمینان از عملکرد صاف و کاهش فرسایش.
رباتیک:
در مفاصل و بازوهای رباتیک یافت می شود که نیاز به دقت و توانایی برای رسیدگی به بار های پویا از حرکات مختلف دارند.
پمپ و کمپرسور:
در نفت و گاز، پردازش شیمیایی و سایر صنایع که پمپ ها نیاز به مقابله با نیروهای شعاعی و محوری دارند استفاده می شود.
کاربردهای خودرو:
در سیستم های هدایت دستی ، جعبه های گیر و محور چرخ یافت می شود ، جایی که آنها از بارهای محوری پشتیبانی می کنند و در دقت هدایت نقش دارند.
هوافضا:
در موتورهای هواپیما و ماشین های فرود استفاده می شود، که در آن قابلیت اطمینان و توانایی رسیدگی به بارهای پویا بسیار مهم است.
تجهیزات پزشکی:
رایج در دستگاه های تصویربرداری و ابزار جراحی، که در آن دقت و ظرفیت حمل لازم است.
دستگاه های چاپی:
در دستگاه های چاپ آفست، دیجیتال و فکسوگرافی اجرا می شود، جایی که مدیریت بار و دقت کلید کیفیت چاپ است.
چرخ دوچرخه:
در محور های دوچرخه های با عملکرد بالا، به ویژه در دوچرخه های مسابقه، برای بهینه سازی عملکرد و کنترل تحت بار استفاده می شود.
ملاحظات مربوط به استفاده
درجه بار:در هنگام انتخاب یک لاغری توپ کنتاکت زاویه ای، رتبه های بار برای هر دو بار رادیال و محوری را در نظر بگیرید، که اغلب در کاتالوگ لاغرها مشخص می شود.
تنظیمات ناقل:آنها می توانند به صورت جفت یا در ترکیب برای رسیدگی به شرایط مختلف بارگذاری، مانند چهره به چهره یا پشت به پشت تنظیم شوند.
بارگذاری قبلی:استفاده از پیش بارگذاری مناسب می تواند عملکرد و ثبات را افزایش دهد، لرزش را به حداقل می رساند و دقت را بهبود می بخشد.

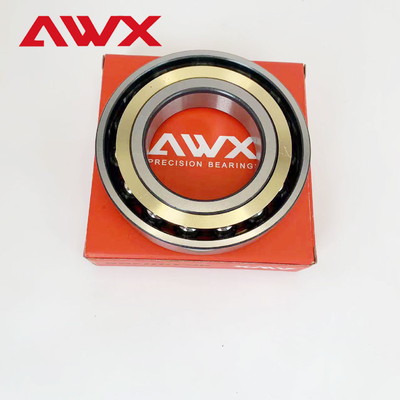

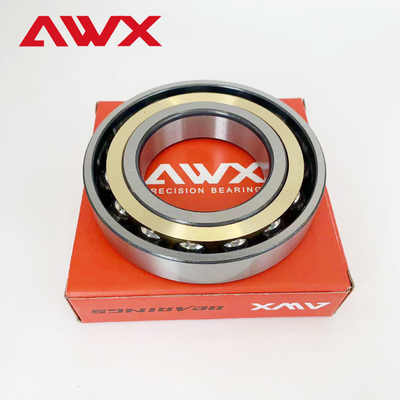

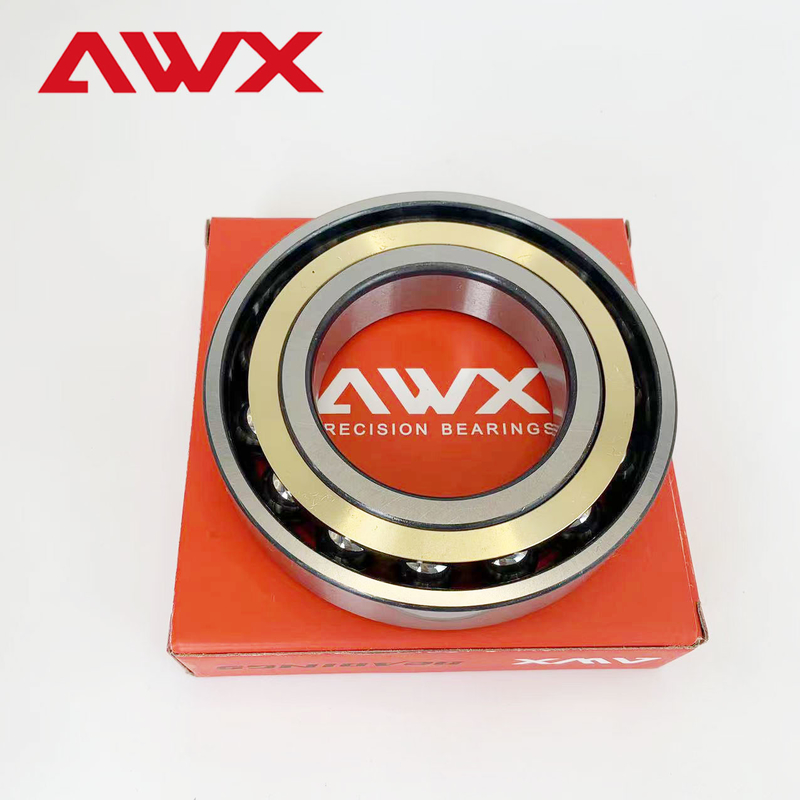

محموله توپ کنتاکت زاویه ای به طور ایمن در یک جعبه کارتونی محکم بسته بندی می شود تا از هر گونه آسیب در طول حمل و نقل جلوگیری شود.حامل در مواد محافظ پیچیده می شود و در مرکز جعبه با کمد اضافی قرار داده می شود تا اطمینان حاصل شود که در محل باقی می ماند و در طول حمل و نقل حرکت نمی کندجعبه با نوار با کیفیت بالا بسته خواهد شد تا از دستکاری جلوگیری شود.
حمل و نقل:
محموله توپ کنتاکت زاویه ای از طریق یک سرویس کوری قابل اعتماد و قابل اعتماد ارسال می شود. هزینه حمل و نقل بستگی به مقصد و وزن بسته دارد.زمان تحویل برآورد شده در زمان خرید ارائه خواهد شد. پس از ارسال بسته، مشتری یک شماره ردیابی برای نظارت بر پیشرفت محموله دریافت خواهد کرد.
سوال: خدمات و گارانتی شما بعد از فروش چیست؟
ج: ما قول می دهیم که مسئولیت های زیر را در صورت پیدا کردن محصولات معیوب بپذیریم:
1. جايگزيني ها با کالاهاي سفارش بعدي شما ارسال ميشه
2. بازپرداخت برای محصولات معیوب اگر مشتریان نیاز دارند.
س: آیا سفارشات ODM و OEM را می پذیرید؟
A: بله، ما خدمات ODM&OEM را به مشتریان در سراسر جهان ارائه می دهیم، ما همچنین جعبه OEM و بسته بندی را به عنوان الزامات شما سفارشی می کنیم.
سوال: مقدار تولید چه مقدار است؟
A: MOQ 10pcs برای محصولات استاندارد است؛ برای محصولات سفارشی، MOQ باید از قبل مذاکره شود. MOQ برای سفارش نمونه وجود ندارد.
سوال: زمان تحویل چقدر طول می کشد؟
A: زمان پیشرو برای سفارشات نمونه 3-5 روز است، برای سفارشات عمده 5-15 روز است.
سوال: شما نمونه های رایگان را ارائه می دهید؟
A: بله ما نمونه های رایگان را به توزیع کنندگان و عمده فروشان ارائه می دهیم، با این حال مشتریان باید حمل و نقل را تحمل کنند. ما نمونه های رایگان را به کاربران نهایی ارائه نمی دهیم.
سوال: چطور سفارش بدم؟
A: 1. ما مدل، مارک و مقدار، راه حمل و نقل از لوله کشی ایمیل و ما بهترین قیمت را برای شما نقل قول می دهیم؛
2فاکتوري که به عنوان قيمت توافق شده توسط هر دو طرف به شما ارسال شده
3. پس از تاييد کردن پي آي و ترتيب دادن توليد
4- باقیمانده قبل از حمل و نقل یا پس از کپی بیل بارگذاری پرداخت شده است.
|
| نام تجاری: | AWX |
| مقدار تولیدی: | 10pcs |
| قیمت: | 0.1-0.4usd |
| جزئیات بسته بندی: | carton |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، T/T، Western Union، MoneyGram |
بیئر تماس زاویه ای یک نوع بیئر است که می تواند متناسب با طیف وسیعی از اندازه ها ، از 30 میلی متر تا 150 میلی متر سفارشی شود. بیئر از فولاد یا فولاد ضد زنگ است.و در درجه های مختلف است.از جمله p5، p4، p2 و p0.
ناقل تماس زاویه ای از مواد مختلفی مانند نایلان، مس، فولاد چاپی یا باکلیت ساخته شده است. علاوه بر این، مدل ناقل تماس زاویه ای می تواند از C، A یا B انتخاب شود.
ناقل توپ تماس زاویه ای برای تحمل یک بار محوری یک طرفه بزرگ مناسب است. خط اتصال بین توپ فولادی و ناقل دارای زاویه ای با جهت شعاعی است.زاویه های تماس به 15 درجه طبقه بندی می شوند، 30° و 40° و به ترتیب با حروف C، A و B نشان داده می شوند. ظرفیت حمل با زاویه تماس افزایش می یابد.
حامل تماس زاویه ای می تواند از فولاد، مس یا پلاستیک مهندسی باشد. روش قالب بندی مورد استفاده برای قفس است.که بر اساس شکل یا شرایط عملیاتی انتخاب شده است.
لاغرهای تماس زاویه ای شامل لاغرهای توپ تماس زاویه ای ترکیبی، لاغرهای توپ تماس زاویه ای دو ردیف و لاغرهای توپ تماس چهار نقطه ای هستند. آنها عمدتا در ماشین آلات صنعتی استفاده می شوند،مانند اسپندل های ماشین آلات، تجهیزات الکترومکانیک، دستگاه های جوش و سایر تجهیزات مکانیکی.
پارامترهای محور
| نوع لگن | ابعاد مرزی | درجه بندی بار پایه | سرعت محدود کننده | |||||
| d | D | W | Cr | کلر | روغن | روغن | وزن | |
| (ملی متر) | (ملی متر) | (ملی متر) | (kN) | (kN) | (r/min) | (r/min) | (کیلوگرم) | |
| 7000C | 10 | 26 | 8 | 5.3 | 2.45 | 47000 | 62000 | 0.021 |
| 7000AC | 10 | 26 | 8 | 5 | 2.35 | 34000 | 42000 | 0.021 |
| 7200C | 10 | 30 | 9 | 5 | 2.35 | 40000 | 54000 | 0.031 |
| 7200AC | 10 | 30 | 9 | 4.65 | 2.2 | 29000 | 37000 | 0.031 |
| 7001C | 12 | 28 | 8 | 5.8 | 2.95 | 40000 | 54000 | 0.024 |
| 7001AC | 12 | 28 | 8 | 5.4 | 2.75 | 29000 | 37000 | 0.024 |
| 7201C | 12 | 32 | 10 | 7.9 | 3.85 | 38000 | 50000 | 0.038 |
| 7201AC | 12 | 32 | 10 | 7.45 | 3.65 | 27000 | 34000 | 0.038 |
| 7002C | 15 | 32 | 9 | 6.6 | 3.7 | 35000 | 47000 | 0.035 |
| 7002AC | 15 | 32 | 9 | 6.1 | 3.45 | 26000 | 32000 | 0.035 |
| 7202C | 15 | 35 | 11 | 8065 | 4.55 | 33000 | 43000 | 0.048 |
| 7202AC | 15 | 35 | 11 | 8.1 | 4.25 | 24000 | 29000 | 0.048 |
| 7003C | 17 | 35 | 10 | 7.3 | 4.45 | 31000 | 41000 | 0.045 |
| 7003AC | 17 | 35 | 10 | 6.75 | 4.15 | 23000 | 28000 | 0.045 |
| 7203C | 17 | 40 | 12 | 10.9 | 5.9 | 29000 | 38000 | 0.07 |
| 7203AC | 17 | 40 | 12 | 10.2 | 5.5 | 21000 | 26000 | 0.07 |
| 7004C | 20 | 42 | 12 | 11.1 | 6.6 | 26000 | 35000 | 0.079 |
| 7004AC | 20 | 42 | 12 | 10.3 | 6.1 | 19000 | 24000 | 0.079 |
| 7204C | 20 | 47 | 14 | 15.5 | 9 | 24000 | 32000 | 0.112 |
| 7204AC | 20 | 47 | 14 | 14.5 | 8.4 | 17000 | 22000 | 0.112 |
| 7204B | 20 | 47 | 14 | 13.3 | 7.7 | 13000 | 17000 | 0.112 |
| 7005C | 25 | 47 | 12 | 12.3 | 8 | 23000 | 30000 | 0.091 |
| 7005AC | 25 | 47 | 12 | 11.3 | 7.4 | 17000 | 21000 | 0.091 |
| 7205C | 25 | 52 | 15 | 16.6 | 10.2 | 21000 | 28000 | 0.135 |
| 7205AC | 25 | 52 | 15 | 15.3 | 9.5 | 15000 | 19000 | 0.135 |
| 7205B | 25 | 52 | 15 | 14 | 8.7 | 12000 | 15000 | 0.135 |
| 7305B | 25 | 62 | 17 | 22.9 | 13.3 | 10000 | 14000 | 0.243 |
| 7006C | 30 | 55 | 13 | 15.8 | 11 | 20000 | 26000 | 0.133 |
| 7006AC | 30 | 55 | 13 | 14.5 | 10.1 | 14000 | 18000 | 0.133 |
| 7206C | 30 | 62 | 16 | 23 | 14.7 | 18000 | 24000 | 0.208 |
| 7206AC | 30 | 62 | 16 | 21.3 | 13.7 | 13000 | 16000 | 0.208 |
| 7206B | 30 | 62 | 16 | 19.4 | 12.5 | 9600 | 13000 | 0.208 |
| 7306B | 30 | 72 | 19 | 27.6 | 17.4 | 8700 | 12000 | 0.362 |
| 7007C | 35 | 62 | 14 | 19.1 | 13.7 | 17000 | 22000 | 0.17 |
| 7007AC | 35 | 62 | 14 | 17.5 | 12.6 | 12000 | 15000 | 0.17 |
| 7207C | 35 | 72 | 17 | 30.4 | 20.1 | 15000 | 20000 | 0.295 |
| 7207AC | 35 | 72 | 17 | 28.1 | 18.6 | 11000 | 14000 | 0.295 |
| 7207B | 35 | 72 | 17 | 25.6 | 17 | 8300 | 11000 | 0.295 |
| 7307B | 35 | 80 | 21 | 32.5 | 20.2 | 7700 | 10000 | 0.475 |
| 7008C | 40 | 68 | 15 | 20.5 | 15.9 | 15000 | 20000 | 0.21 |
| 7008AC | 40 | 68 | 15 | 18.7 | 14.6 | 11000 | 14000 | 0.21 |
| 7208C | 40 | 80 | 18 | 36.4 | 25.2 | 14000 | 18000 | 0.382 |
| 7208AC | 40 | 80 | 18 | 33.6 | 23.3 | 10000 | 12000 | 0.382 |
| 7208B | 40 | 80 | 18 | 30.6 | 21.3 | 7500 | 10000 | 0.382 |
| نوع لگن | ابعاد مرزی | درجه بندی بار پایه | سرعت محدود کننده | |||||
| d | D | W | Cr | کلر | روغن | روغن | وزن | |
| (ملی متر) | (ملی متر) | (ملی متر) | (kN) | (kN) | (r/min) | (r/min) | (کیلوگرم) | |
| 7308B | 40 | 90 | 23 | 39.7 | 25.2 | 6900 | 9200 | 0.657 |
| 7408B | 40 | 110 | 27 | 64.9 | 40.4 | 5200 | 7200 | 1.23 |
| 7009C | 45 | 75 | 16 | 24.4 | 19.3 | 14000 | 18000 | 0.26 |
| 7009AC | 45 | 75 | 16 | 22.2 | 17.7 | 100000 | 12000 | 0.26 |
| 7209C | 45 | 85 | 19 | 40.8 | 28.7 | 13000 | 17000 | 0.43 |
| 7209AC | 45 | 85 | 19 | 37.7 | 26.6 | 9400 | 12000 | 0.43 |
| 7209B | 45 | 85 | 19 | 34.3 | 24.3 | 7000 | 9400 | 0.43 |
| 7309B | 45 | 100 | 25 | 50.6 | 34.1 | 6200 | 8200 | 0.875 |
| ۷۰۱۰C | 50 | 80 | 16 | 26 | 21.9 | 13000 | 17000 | 0.29 |
| 7010AC | 50 | 80 | 16 | 23.6 | 20.1 | 9200 | 11000 | 0.29 |
| 7210C | 50 | 90 | 20 | 42.8 | 31.8 | 12000 | 16000 | 0.485 |
| 7210AC | 50 | 90 | 20 | 39.4 | 41.3 | 8500 | 11000 | 0.485 |
| 7210B | 50 | 90 | 20 | 37.535.7 | 26.7 | 6400 | 8500 | 0.485 |
| 7310B | 50 | 110 | 27 | 64.4 | 44.3 | 5500 | 7300 | 1.14 |
| 7410B | 50 | 130 | 31 | 90.2 | 60.4 | 4400 | 6000 | 1.92 |
| ۷۰۱۱C | 55 | 90 | 18 | 34.1 | 28.6 | 11000 | 15000 | 0.42 |
| 7011AC | 55 | 90 | 18 | 31.1 | 26.3 | 8300 | 10000 | 0.42 |
| 7211C | 55 | 100 | 21 | 52.9 | 40.2 | 11000 | 14000 | 0.635 |
| 7211AC | 55 | 100 | 21 | 48.7 | 37.1 | 7600 | 9500 | 0.635 |
| 7211B | 55 | 100 | 21 | 44.1 | 33.8 | 5700 | 7600 | 0.635 |
| 7311B | 55 | 120 | 29 | 74.3 | 52 | 5000 | 6700 | 1.45 |
| ۷۰۱۲C | 60 | 95 | 18 | 35 | 30.6 | 11000 | 14000 | 0.45 |
| 7012AC | 60 | 95 | 18 | 31.9 | 28.1 | 7700 | 9700 | 0.45 |
| 7212C | 60 | 110 | 22 | 64 | 49.5 | 9500 | 13000 | 0.82 |
| 7212AC | 60 | 110 | 22 | 58.9 | 45.7 | 6900 | 8600 | 0.82 |
| 7212B | 60 | 110 | 22 | 53.4 | 41.6 | 5100 | 6900 | 0.82 |
| 7312B | 60 | 130 | 31 | 84.9 | 60.3 | 4600 | 6200 | 1.81 |
| 7412B | 60 | 150 | 35 | 119 | 86.7 | 3700 | 5100 | 2.85 |
| ۷۰۱۳C | 65 | 100 | 18 | 37.1 | 34.3 | 10000 | 13000 | 0.47 |
| 7013AC | 65 | 100 | 18 | 33.7 | 31.4 | 7200 | 9000 | 0.47 |
| 7213C | 65 | 120 | 23 | 73.1 | 58.7 | 8900 | 12000 | 1.02 |
| 7213AC | 65 | 120 | 23 | 67.3 | 54.2 | 6400 | 8000 | 1.02 |
| 7213B | 65 | 120 | 23 | 60.9 | 49.3 | 4800 | 6400 | 1.02 |
| 7313B | 65 | 140 | 33 | 96.1 | 69.3 | 4300 | 5800 | 2.22 |
| ۷۰۱۴C | 70 | 110 | 20 | 46.9 | 43 | 9200 | 12000 | 0.66 |
| 7014AC | 70 | 110 | 20 | 42.7 | 39.4 | 6600 | 8300 | 0.66 |
| 7214C | 70 | 125 | 24 | 75.9 | 60.2 | 8400 | 11000 | 1.12 |
| 7214AC | 70 | 125 | 24 | 69.8 | 55.6 | 6100 | 7600 | 1.12 |
| 7214B | 70 | 125 | 24 | 63.2 | 50.6 | 4600 | 6100 | 1.12 |
| 7314B | 70 | 150 | 35 | 108 | 78.9 | 4000 | 5400 | 2.7 |
| ۷۰۱۵C | 75 | 115 | 20 | 48 | 45.6 | 8700 | 11000 | 0.69 |
| 7015AC | 75 | 115 | 20 | 43.6 | 41.7 | 6300 | 7800 | 0.69 |
| 7215C | 75 | 130 | 25 | 86.1 | 70.6 | 8000 | 11000 | 1.23 |
| 7215AC | 75 | 130 | 25 | 79.2 | 65.2 | 5800 | 7200 | 1.23 |
1طراحی تماس زاویه ای:
زاویه تماس بین توپ ها و مسیر مسابقه امکان مدیریت موثر نیروهای شعاعی و محوری را فراهم می کند و آنها را برای عملیات با سرعت بالا مناسب می کند.
2ظرفیت بارگذاری بالا:
گوشه ای تماس بال بیئرینگ می تواند تحمل بار سنگین در مقایسه با استاندارد عمیق حلقه بیئرینگ، که بهبود عملکرد در محیط های سخت است.
3کاربرد های متنوع:
محموله توپ تماس زاویه ای که معمولاً در ماشین آلات، قطعات خودرو، هوافضا و تجهیزات دقیق مانند اسپندل ها، جعبه های گیر و ژنراتورهای توربین استفاده می شود.
4مواد و کیفیت ساخت:
محموله توپ تماس زاویه ای ساخته شده از مواد فولادی یا سرامیکی با کیفیت بالا، آنها مقاومت لباس، دوام و5. عملکرد
محموله توپ تماس زاویه ای در دسترس با روغن های مختلف (چرب یا روغن) برای کاهش اصطکاک بهینه و عملکرد حرارتی.
6طرح قفس:
محموله توپ تماس زاویه ای دارای طرح های قفس مختلف (فلزی یا نایلون) است که عملکرد صاف، اصطکاک کاهش یافته و سطوح کم سر و صدا را تسهیل می کند.
7. گزینه های زاویه تماس:
گوشه ای تماس بال بیئر در دسترس در زاویه های مختلف تماس (15 °، 25 °، 40 °) ، اجازه می دهد تا سفارشی برای ویژگی های بار خاص و شرایط عملیاتی.
8. گزینه های مهر و موم:
ارائه شده با انواع مختلف مهر و موم (باز، محافظ یا مهر و موم) برای محافظت در برابر آلاینده ها و طولانی کردن عمر حامل.
اسپندل های ماشین آلات:
استفاده می شود در ماشین آلات CNC، چرخ و آسیاب به دلیل توانایی آنها در رسیدگی به سرعت بالا و بار محوری بالا در حالی که دقت را حفظ می کند.
موتورهای الکتریکی:
در کاربردهایی که فضای محدود است و ظرفیت بار محوری مورد نیاز است، مانند در سرو موتورها و موتورهای با سرعت بالا استفاده می شود.
جعبه های گیربکس:
استفاده شده در سیستم های دنده ای که می توانند هر دو بار شعاعی و محوری را پشتیبانی کنند، اطمینان از عملکرد صاف و کاهش فرسایش.
رباتیک:
در مفاصل و بازوهای رباتیک یافت می شود که نیاز به دقت و توانایی برای رسیدگی به بار های پویا از حرکات مختلف دارند.
پمپ و کمپرسور:
در نفت و گاز، پردازش شیمیایی و سایر صنایع که پمپ ها نیاز به مقابله با نیروهای شعاعی و محوری دارند استفاده می شود.
کاربردهای خودرو:
در سیستم های هدایت دستی ، جعبه های گیر و محور چرخ یافت می شود ، جایی که آنها از بارهای محوری پشتیبانی می کنند و در دقت هدایت نقش دارند.
هوافضا:
در موتورهای هواپیما و ماشین های فرود استفاده می شود، که در آن قابلیت اطمینان و توانایی رسیدگی به بارهای پویا بسیار مهم است.
تجهیزات پزشکی:
رایج در دستگاه های تصویربرداری و ابزار جراحی، که در آن دقت و ظرفیت حمل لازم است.
دستگاه های چاپی:
در دستگاه های چاپ آفست، دیجیتال و فکسوگرافی اجرا می شود، جایی که مدیریت بار و دقت کلید کیفیت چاپ است.
چرخ دوچرخه:
در محور های دوچرخه های با عملکرد بالا، به ویژه در دوچرخه های مسابقه، برای بهینه سازی عملکرد و کنترل تحت بار استفاده می شود.
ملاحظات مربوط به استفاده
درجه بار:در هنگام انتخاب یک لاغری توپ کنتاکت زاویه ای، رتبه های بار برای هر دو بار رادیال و محوری را در نظر بگیرید، که اغلب در کاتالوگ لاغرها مشخص می شود.
تنظیمات ناقل:آنها می توانند به صورت جفت یا در ترکیب برای رسیدگی به شرایط مختلف بارگذاری، مانند چهره به چهره یا پشت به پشت تنظیم شوند.
بارگذاری قبلی:استفاده از پیش بارگذاری مناسب می تواند عملکرد و ثبات را افزایش دهد، لرزش را به حداقل می رساند و دقت را بهبود می بخشد.
محموله توپ کنتاکت زاویه ای به طور ایمن در یک جعبه کارتونی محکم بسته بندی می شود تا از هر گونه آسیب در طول حمل و نقل جلوگیری شود.حامل در مواد محافظ پیچیده می شود و در مرکز جعبه با کمد اضافی قرار داده می شود تا اطمینان حاصل شود که در محل باقی می ماند و در طول حمل و نقل حرکت نمی کندجعبه با نوار با کیفیت بالا بسته خواهد شد تا از دستکاری جلوگیری شود.
حمل و نقل:
محموله توپ کنتاکت زاویه ای از طریق یک سرویس کوری قابل اعتماد و قابل اعتماد ارسال می شود. هزینه حمل و نقل بستگی به مقصد و وزن بسته دارد.زمان تحویل برآورد شده در زمان خرید ارائه خواهد شد. پس از ارسال بسته، مشتری یک شماره ردیابی برای نظارت بر پیشرفت محموله دریافت خواهد کرد.
سوال: خدمات و گارانتی شما بعد از فروش چیست؟
ج: ما قول می دهیم که مسئولیت های زیر را در صورت پیدا کردن محصولات معیوب بپذیریم:
1. جايگزيني ها با کالاهاي سفارش بعدي شما ارسال ميشه
2. بازپرداخت برای محصولات معیوب اگر مشتریان نیاز دارند.
س: آیا سفارشات ODM و OEM را می پذیرید؟
A: بله، ما خدمات ODM&OEM را به مشتریان در سراسر جهان ارائه می دهیم، ما همچنین جعبه OEM و بسته بندی را به عنوان الزامات شما سفارشی می کنیم.
سوال: مقدار تولید چه مقدار است؟
A: MOQ 10pcs برای محصولات استاندارد است؛ برای محصولات سفارشی، MOQ باید از قبل مذاکره شود. MOQ برای سفارش نمونه وجود ندارد.
سوال: زمان تحویل چقدر طول می کشد؟
A: زمان پیشرو برای سفارشات نمونه 3-5 روز است، برای سفارشات عمده 5-15 روز است.
سوال: شما نمونه های رایگان را ارائه می دهید؟
A: بله ما نمونه های رایگان را به توزیع کنندگان و عمده فروشان ارائه می دهیم، با این حال مشتریان باید حمل و نقل را تحمل کنند. ما نمونه های رایگان را به کاربران نهایی ارائه نمی دهیم.
سوال: چطور سفارش بدم؟
A: 1. ما مدل، مارک و مقدار، راه حمل و نقل از لوله کشی ایمیل و ما بهترین قیمت را برای شما نقل قول می دهیم؛
2فاکتوري که به عنوان قيمت توافق شده توسط هر دو طرف به شما ارسال شده
3. پس از تاييد کردن پي آي و ترتيب دادن توليد
4- باقیمانده قبل از حمل و نقل یا پس از کپی بیل بارگذاری پرداخت شده است.
